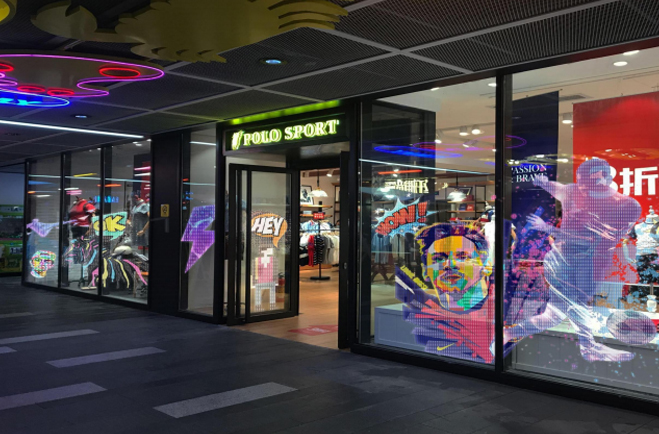

LED通明薄膜晶膜屏制作方法过程

1. 将导电薄膜资料镀在柔性通明薄膜上，而且导电薄膜的厚度要低于柔性通明薄膜厚度一个数量级以下；

2. 选用激光刻蚀的方法在已镀膜的柔性通明薄膜上进行激光刻蚀工艺，将LED芯片引脚之间所需的连线刻蚀出来，构成导电薄膜电路；

3. 将LED芯片经过ITO导电电极或导电油墨连接到已刻蚀好导电薄膜电路的柔性通明薄膜上，构成LED柔性显示屏，并在LED柔性显示屏上粘贴保护膜；

4. 将柔性通明薄膜上已刻蚀好的导电薄膜电路经过软性线路板与驱动条相连接，构成完好的显示屏。

与现有技能比较，LED通明薄膜晶膜屏优势

1、选用的是柔性通明薄膜，具有轻浮、可收卷、设计自在等特点，在一定程度上能够更好满足人类需求。

2、选用激光进行刻蚀电路，能够更好的操控线宽确保阻抗一致，使每个LED芯片的亮度相同，到达显示信息内容亮度均匀的作用；能够进行电路的交叉布线到达“多层”作用。

3、所需的资料本钱较低，且装置使用时较简练，能更好的应用于居民生活之中。
